1-7. 소프트웨어 아키텍처

CHAPTER 3. 소프트웨어 설계
Section 2. 소프트웨어 아키텍처

1. 소프트웨어 아키텍처

⑴ 소프트웨어 아키텍처(SoftWare Architecture) 개념

- 소프트웨어의 골격이 되는 기본구조
- 시스템의 컴포넌트 사이의 관계를 정의한 구조

⑵ 소프트웨어 아키텍처의 특징

■ 특징
- 간략성

  : 이해하고 추론할 수 있을 정도의 간결성 유지
- 추상화

  : 시스템의 추상적인 표현을 사용
- 가시성

  : 시스템이 포함해야 하는 것들을 가시화
- 관점 모형

  : 이해당사자의 관심사에 따른 모형 제시
- 의사소통수단

  : 이해당사자 간 원활한 의사소통 수단으로 이용

⑶ 소프트웨어 아키텍처 프레임워크 구성요소

■ 아키텍처 명세서 (Architecture Description)
- 아키텍처를 기록하기 위한 산출물
■ 이해관계자 (Stakeholder)
- 소프트웨어 시스템 개발에 관련된 모든 사람과 조직
- 고객, 개발자, 프로젝트 관리자 등 포함
■ 관심사 (Concerns)
- 동일한 시스템에 대해 서로 다른 이해관계자 의견
- 예) 사용자 : 기본적인 기능, 신뢰성, 보안등의 요구
■ 관점 (Viewpoint)
- 서로 다른 역할이나 책임으로 시스템이나 산출물에 대한 서로 다른 관점
■ 뷰(View)
- 이해 관계자들과 이들이 가지는 생각이나 견해로부터 전체 시스템을 표현

⑷ 소프트웨어 아키텍처 4+1 뷰

■ 소프트웨어 아키텍처 4+1 뷰 개념
- 고객의 요구사항을 정리해 놓은 시나리오를 4개의 관점에서 바라보는 소프트웨어적인 접근 방법
- 복잡한 소프트웨어 아키텍처를 다양한 이해관계자들이 바라보는 관점
- View는 시스템의 여러 가지 측면을 고려하기 위한 다양한 관점을 바탕으로 정의

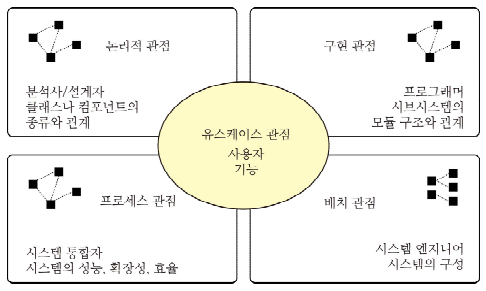

■ 4+1 View Model 과 구성요소



⑸ 소프트웨어 아키텍처 품질속성

■ 정확성 (Correctness)
- 소프트웨어가 사용자의 요구기능을 충족시키는가?
■ 신뢰성 (Reliability)
- 기능이 오차나 오류 없이 동작하는가?
■ 효율성 (Efficiency)
- 기능을 수행하는데 적절한 자원이 소요되는가?
■ 무결성 (Integrity)
- 허용되지 않는 사용이나 자료 변경을 제어하는가?
■ 사용 용이성 (Usability)
- 쉽게 배우고 사용할 수 있는가?
■ 유지보수성 (Maintainability)
- 변경 및 오류 교정 시 쉽게 수정할 수 있는가?
■ 시험 용이성 (Testability)
- 개선, 유지보수 등에 있어서 테스트를 하기 용이하게 되어 있는가?
■ 유연성 (Flexibility)
- 새로운 요구사항에 대해서도 쉽게 개선 및 적용 가능한가?
■ 이식성 (Potability)
- 다양한 플랫폼 및 하드웨어에서 동작 하는가?
■ 재사용성 (Reusability)
- 개발된 기능을 다른 목적으로 사용하기 용이한가?
■ 상호 운용성 (Interoperability)
- 다른 소프트웨어와 상호 교류가 용이한가?

⑹ 소프트웨어 아키텍처 평가

■ 소프트웨어 아키텍처 평가 개념
- 아키텍처의 접근법이 품질속성(보안, 성능, UI 등)에 미치는 영향을 판단하여 아키텍처 적합성을 판단하고
평가하는 표준 기법
■ 소프트웨어 아키텍처 평가기법 유형

2. 소프트웨어 아키텍처 패턴

⑴ 소프트웨어 아키텍처 패턴의 개념

■ 주어진 문맥 안에서 소프트웨어 아키텍처의 공통적인 발생 문제에 대한 일반적인, 재사용 가능한 해결책
■ 소프트웨어 공학의 다양한 문제를 해결
- 컴퓨터 하드웨어 성능
- 비즈니스 위험의 최소화
- 고가용성
■ 일부 아키텍처패턴은 소프트웨어 프레임워크 안에 구현되어 있다.

⑵ 소프트웨어 아키텍처 패턴 종류

■ 계층화 패턴(Layered pattern)
- n-티어 아키텍처 패턴으로 부른다.
- 하위 모듈을 그룹으로 나눌 수 있는 구조화된 프로그램에서 사용
- 각 서브 시스템이 하나의 계층이 되고 하위층이 제공하는 서비스를 상위층의 서브 시스템이 이용할 수 있는 구조
- 예) OSI 7계층, TCP/IP 4계층

■ 클라이언트-서버 패턴(Client-Server Pattern)
- 다수의 클라이언트와 하나의 서버로 구성
- 서버는 클라이언트에게 서비스를 제공하며 데이터를 관리하는 역할
- 예) 일반적인 웹 프로그램

■ 마스터-슬레이브 패턴(Master-Slave Pattern)
- 마스터 컴포넌트가 동등한 구조의 슬레이브 컴포넌트로 작업을 분산하고, 슬레이브가 결과값을 반환하면 최종
결과값을 계산하는 구조
- 예) 컴퓨터와 주변장치
■ 파이프-필터 패턴(Pipe-Filter Pattern)
- 데이터 스트림을 생성하고 처리하는 시스템에서 사용 가능한 패턴
- 필터 컴포넌트에서 각 처리과정을 실행하며, 처리된 데이터는 파이프를 통해 전송
- 서브시스템이 입력데이터를 받아 처리하고 결과를 다음 서브시스템으로 넘겨주는 과정을 반복
- 예) Unix 쉘처리
■ 브로커 패턴(Broker Pattern)
- 분리된 컴포넌트로 구성된 분산 시스템에서 사용되는 패턴
- 각 컴포넌트들은 원격 서비스를 통해 서로 상호작용을 할 수 있으며 브로커 컴포넌트가 컴포넌트 간의 통신을 조절
■ 피어 투 피어 패턴(Peer to Peer Pattern)
- 피어라 부르는 각 컴포넌트 간에 서비스를 주고 받는 패턴
- 피어 객체 하나가 클라이언트, 서버의 역할을 모두 수행하는 구조
- 예) 파일 공유(P2P)
■ 이벤트-버스 패턴(Event-Bus Pattern)
- 이벤트 버스를 통해 특정 채널로 메시지를 발행
- 리스너가 구독한 채널에 소스가 서비스를 제공하면 채널이 리스너에게 서비스를 제공
- 예) 알림 서비스
■ 모델-뷰-컨트롤러 패턴(Model-View-Controller Pattern) - MVC Pattern
- 3개의 각 컴포넌트는 각자의 역할을 갖고 사용자에게 서비스를 제공
- 자료의 저장, 제어, 표현 기능을 분리하여 재사용을 증진
- 모델 : 도메인의 기능과 자료를 저장하고 보관
- 뷰 : 사용자에게 결과를 표시
- 컨트롤러 : 사용자로부터 입력을 받아 연산을 처리
- 예) 일반적인 웹 어플리케이션 설계 아키텍처
■ 블랙보드 패턴(Blackboard Pattern)
- 명확히 정의된 해결 전략이 알려지지 않은 문제에 대해서 유용한 패턴
■ 인터프리터 패턴(Interpreter Pattern)
- 특정 언어로 작성된 프로그램을 해석하는 컴포넌트를 설계할 때 사용되는 패턴
